Skrubery mokre i suche – zasada działania i dobór płuczki gazowej

Skrubery i płuczki gazowe to urządzenia do oczyszczania gazów przemysłowych z zanieczyszczeń chemicznych, pyłów i odorantów. Skruber mokry używa cieczy do absorpcji zanieczyszczeń, a skruber suchy reaguje z nimi za pomocą stałego sorbentu. Wybór odpowiedniej technologii zależy od rodzaju zanieczyszczeń, wymaganej skuteczności i warunków procesu. Dobrze dobrany skruber może usunąć ponad 99% wybranych substancji z gazów odlotowych.

Czym są skrubery i płuczki gazowe?

Skrubery to urządzenia służące do oczyszczania gazów odlotowych z zanieczyszczeń przed ich emisją do atmosfery. Proces ten opiera się na bezpośrednim kontakcie strumienia gazu z medium absorbującym – najczęściej cieczą lub sorbentem stałym – które wyłapuje szkodliwe substancje.

Technologia ta znajduje szerokie zastosowanie wszędzie tam, gdzie procesy produkcyjne generują emisję kwasów, zasad, pyłów, metali ciężkich czy związków odorowych. Ze względu na wysoką skuteczność, skrubery stanowią kluczowy element systemów ochrony środowiska w przemyśle chemicznym, galwanicznym, spożywczym, odlewniczym oraz wielu innych branżach wymagających rygorystycznej kontroli emisji.

Podstawowy podział obejmuje dwa typy:

• skruber mokry – kontakt gazu z cieczą myjącą,
• skruber suchy – kontakt gazu ze stałym sorbentem.

Oba typy mają inne zastosowania i inne wymagania eksploatacyjne. Wybór między nimi zależy od charakteru zanieczyszczeń i warunków technicznych instalacji.

Jak działa skruber mokry?

Skruber mokry oczyszcza gaz przez jego bezpośredni kontakt z cieczą myjącą, najczęściej wodą lub roztworem chemicznym. Zanieczyszczenia przechodzą z fazy gazowej do ciekłej – ten proces to absorpcja.

Gaz wchodzi do komory skrubera od dołu lub z boku, a ciecz jest rozpylana lub spływa z góry. W miejscu styku obu mediów zachodzi wymiana masy – cząsteczki zanieczyszczeń rozpuszczają się w cieczy i są odprowadzane razem z nią do zbiornika lub na oczyszczalnię ścieków.

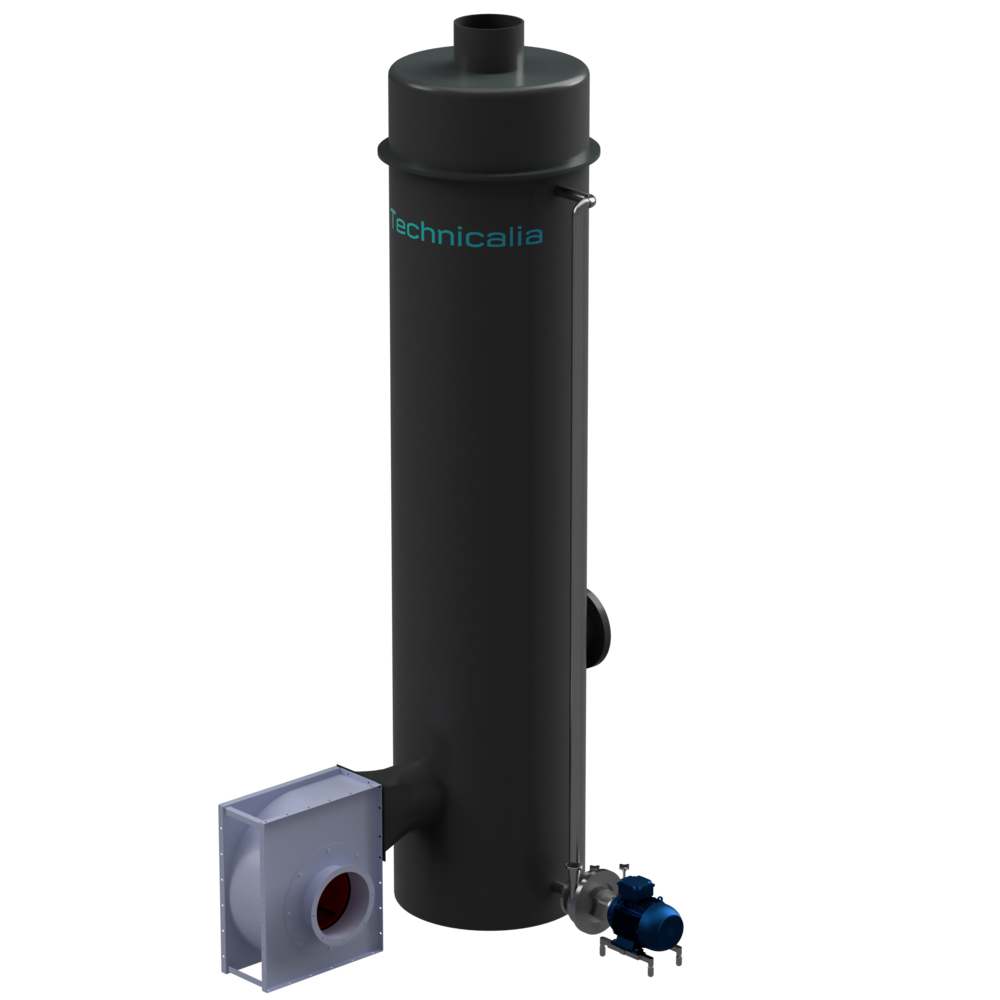

Wieża wypełniona – najpopularniejsza konstrukcja

Najczęściej stosowaną formą skrubera mokrego jest wieża wypełniona, zwana też packed bed scrubber. Wewnątrz kolumny znajduje się wypełnienie – najczęściej elementy z tworzywa sztucznego o specjalnym kształcie (pierścienie Raschiga, siodełka, elementy strukturalne).

Wypełnienie zwiększa powierzchnię kontaktu gazu z cieczą. Im większa ta powierzchnia, tym lepsza absorpcja zanieczyszczeń. Ciecz spływa po wypełnieniu z góry, gaz przepływa przez nie z dołu – powstaje prąd przeciwny, który znacznie poprawia skuteczność oczyszczania.

Taka konstrukcja sprawdza się przy:

• gazach kwaśnych (HCl, HF, SO₂, HNO₃),
• gazach zasadowych (NH₃, aminy),
• substancjach rozpuszczalnych w wodzie lub reagujących z cieczą myjącą.

Ciecz myjąca i jej rola

Dobór cieczy myjącej zależy od rodzaju zanieczyszczenia. Do oczyszczania gazów kwaśnych stosuje się roztwory alkaliczne (NaOH, Ca(OH)₂), a do usuwania amoniaku i amin – roztwory kwasów (H₂SO₄, HCl).

Ciecz krąży w zamkniętym obiegu. Regularnie uzupełnia się jej skład chemiczny lub wymienia ją na świeżą, gdy stężenie zanieczyszczeń osiągnie poziom obniżający skuteczność procesu. Zużyta ciecz wymaga dalszego oczyszczania lub neutralizacji przed odprowadzeniem.

Jak działa skruber suchy?

Skruber suchy oczyszcza gaz bez użycia cieczy – zanieczyszczenia reagują chemicznie z sorbem stałym lub są na nim zatrzymywane fizycznie. W efekcie powstaje stały produkt reakcji, który można usunąć i zutylizować.

Gaz przepływa przez złoże sorbentu. Sorbent może być w postaci granulek, proszku lub tabletek. Najczęściej stosuje się: wodorotlenek wapnia Ca(OH)₂, węgiel aktywny, zeolity lub sorb sodowy.

Kiedy wybrać skruber suchy?

Skruber suchy sprawdza się w sytuacjach, gdzie mokra obróbka gazu jest problematyczna lub niemożliwa. Dotyczy to przypadków, gdy:

• gaz ma bardzo wysoką temperaturę i musi być schłodzony przed mokrym skruberem,
• instalacja nie posiada systemu oczyszczania ścieków,
• zanieczyszczenia reagują lepiej z sorbem stałym niż z cieczą,
• wymagane są bardzo niskie emisje przy małych strumieniach gazu.

Skrubery suche generują suchy odpad, który łatwiej składować i transportować niż ściek poprodukcyjny. To ważna zaleta w zakładach bez infrastruktury do obróbki cieczy.

Oczyszczanie gazów skruberem – jakie zanieczyszczenia można usunąć?

Skrubery płuczki gazowe usuwają szerokie spektrum substancji zanieczyszczających. Skuteczność zależy od doboru technologii do konkretnego zanieczyszczenia.

Gazy kwaśne i zasadowe

To główne zastosowanie skruberów mokrych. Chlorowodór (HCl), fluorowodór (HF), dwutlenek siarki (SO₂) i kwas azotowy (HNO₃) reagują z alkalicznym roztworem myjącym i zostają zatrzymane w cieczy. Skuteczność usuwania przekracza zazwyczaj 99%.

Amoniak (NH₃) i aminy wymagają kwaśnego roztworu myjącego. To ważne przy oczyszczaniu gazów z hodowli, oczyszczalni ścieków czy zakładów przemysłu chemicznego.

Pyły i aerozole

Skrubery mokre skutecznie zatrzymują pyły, mgły olejowe i aerozole. Cząstki stałe zderzają się z kroplami cieczy i opadają razem z nią na dno komory. Skuteczność zależy od wielkości cząstek – im mniejsze, tym trudniejsze do usunięcia samym skruberem.

Do usuwania bardzo drobnych pyłów (poniżej 1 µm) skruber często wymaga wsparcia innymi technologiami, np. filtrem tkaninowym.

Odoranty i lotne związki organiczne

Oczyszczanie gazów skruberem z substancji odorowych jest możliwe, gdy substancje te są rozpuszczalne w wodzie lub reagują chemicznie z cieczą myjącą. Skrubery z nadmanganianem potasu (KMnO₄) lub podchlorynem sodu (NaOCl) stosuje się do utleniania i zatrzymywania lotnych związków organicznych oraz odorantów siarkowych.

Jak dobrać skruber do konkretnego zastosowania?

Dobór właściwego skrubera wymaga analizy kilku kluczowych parametrów. Nie ma jednego rozwiązania pasującego do każdej instalacji.

• Rodzaj i stężenie zanieczyszczeń – jakie substancje są w gazie i w jakim stężeniu.
• Natężenie przepływu gazu – ilość gazu do oczyszczenia w jednostce czasu.
• Temperatura i wilgotność gazu – wpływają na dobór materiałów i konstrukcji.
• Wymagany stopień redukcji emisji – normy środowiskowe i pozwolenia zintegrowane.
• Dostępność mediów – woda, energia, miejsce na instalację.

Skruber mokry z wieżą wypełnioną jest najlepszym wyborem przy dużych stężeniach gazów kwaśnych i zasadowych. Skruber suchy sprawdza się przy niskich stężeniach zanieczyszczeń lub gdy instalacja nie może obsługiwać cieczy poprodukcyjnej.

Przy doborze warto skonsultować się z dostawcą skruberów, który przeprowadzi obliczenia i dobierze optymalną wysokość wypełnienia, średnicę kolumny i rodzaj sorbentu lub cieczy myjącej.

Eksploatacja i wymagania serwisowe

Skrubery mokre wymagają regularnej obsługi systemu obiegu cieczy. Należy kontrolować pH roztworu myjącego, uzupełniać odczynniki chemiczne i odprowadzać zanieczyszczoną ciecz. Wypełnienie kolumny wymaga okresowego przeglądu i ewentualnej wymiany po kilku latach eksploatacji.

Skrubery suche mają prostszą obsługę – główne zadanie to monitorowanie stopnia wysycenia sorbentu i jego wymiana we właściwym czasie. Przesycony sorbent przestaje absorbować zanieczyszczenia, co powoduje wzrost emisji.

W obu przypadkach ważne jest regularne sprawdzanie szczelności instalacji, stanu dysz (w mokrych) i systemu odprowadzania produktów reakcji.

Najczęściej zadawane pytania

Czym różni się skruber mokry od suchego?

Skruber mokry używa cieczy myjącej do absorpcji zanieczyszczeń z gazu, a skruber suchy zatrzymuje je na stałym sorbencie bez użycia wody. Skruber mokry jest skuteczniejszy przy dużych stężeniach gazów kwaśnych i zasadowych, ale wymaga systemu obróbki ścieków. Skruber suchy jest prostszy w obsłudze i nie generuje ścieków, ale jego sorbent wymaga regularnej wymiany.

Jakie zanieczyszczenia usuwa skruber?

Skruber usuwa przede wszystkim gazy kwaśne (HCl, HF, SO₂), gazy zasadowe (NH₃, aminy), pyły, aerozole i niektóre lotne związki organiczne. Skuteczność zależy od rodzaju zanieczyszczenia i doboru odpowiedniej cieczy myjącej lub sorbentu. Substancje trudno rozpuszczalne w wodzie i niereagujące chemicznie z czynnikiem myjącym są trudniejsze do usunięcia samym skruberem.

Czy skruber mokry wymaga ciągłego uzupełniania cieczy?

Tak, ciecz myjąca wymaga regularnego uzupełniania lub wymiany. W zamkniętym obiegu ciecz stopniowo się zanieczyszcza i traci zdolność absorpcji – stężenie odczynnika spada, a stężenie zatrzymanych zanieczyszczeń rośnie. Częstotliwość wymiany zależy od stężenia zanieczyszczeń w gazie i pojemności zbiornika cieczy. Nowoczesne skrubery mają systemy automatycznego dozowania odczynników i monitorowania pH.

Jakie są wady skruberów mokrych?

Główne wady skruberów mokrych to konieczność oczyszczania lub utylizacji zanieczyszczonej cieczy myjącej, ryzyko korozji elementów instalacji, zużycie wody i odczynników chemicznych oraz możliwość zamarzania instalacji w niskich temperaturach. Przy złym doborze lub eksploatacji mogą też powstawać mgły wodne na wylocie, które wymagają zastosowania separatora kropel.

Jak długo działa sorbent w skruberze suchym?

Czas pracy sorbentu zależy od jego pojemności sorpcyjnej i stężenia zanieczyszczeń w gazie. Przy niewielkich stężeniach sorbent może działać skutecznie przez kilka miesięcy lub dłużej. Przy wyższych stężeniach wymaga wymiany co kilka tygodni. Jedynym sposobem na precyzyjne określenie częstotliwości wymiany jest regularne monitorowanie emisji na wylocie skrubera.
