Pasywne filtry kominkowe ø110 i ø160

Montaż

Pasywne filtry kominkowe przeznaczone są do montażu w otworach znajdujących się w pokrywach studni betonowych lub obok studni (po podłączeniu rury wentylacyjnej). Otwór uszczelniany jest szczelnym przejściem do rur gładkościennych, o średnicy zewnętrznej odpowiadającej średnicy zewnętrznej komina. W przypadku stosowania pasywnych urządzeń do usuwania nieprzyjemnych zapachów należy zadbać, aby powietrze nie miało możliwości odpływu przez inne elementy obiektu (np. otwory w pokrywach pompowni do sterowania zasuwami) lub nieszczelności (np. włazów). W przypadku występowania włazów nieszczelnych, należy dodatkowo zastosować filtry podwłazowe. W przypadku braku możliwości pełnego uszczelnienia wentylowanego obiektu należy wziąć pod uwagę konieczność zastosowania filtrów węglowych z wentylatorem, gdyż tylko one są w stanie wymusić przepływ całego powietrza złowonnego przez złoże z węglem aktywnym.

Zastosowanie

Pasywne filtry kominkowe uznawane są za skuteczne urządzenia do usuwania zanieczyszczeń powietrza pochodzących z ścieków, bądź innych źródeł emitujących niebezpieczny siarkowodór. Dzięki zastosowaniu pasywnego filtra kominkowego, powietrze uwalniane na zewnątrz obiektów jest wolne od toksycznych i szkodliwych substancji.

Urządzenia te są szczególnie przydatne w miejscach, gdzie nie ma dostępu do zasilania elektrycznego, co uniemożliwia zastosowanie filtra węglowego zasilanego energią elektryczną (urządzenia wyposażone w wentylator). Nadają się także do lokalizacji, w których zanieczyszczenia powietrza nie zawierają wysokiego stężenia siarkowodoru odpowiedzialnego za nieprzyjemny zapach zgniłych ścieków.

Stosowanie naszych filtrów węglowych szczególnie polecamy Zarządcom sieci kanalizacyjnych i oczyszczalni ścieków,  Producentom pompowni ścieków, Producentom i Wykonawcom komunalnych oczyszczalni ścieków.

Materiał:	HDPE
Złoże filtrujące:	Węgiel aktywny
Średnica:	110 mm / 160 mm/ indywidualne na zapytanie
Wysokość:	1000mm / indywidualne na zapytanie
Przepływ grwaitacyjny	6m3/h – 110mm, 12m3/h – 160 mm
Zastosowanie:	Pompownie, tłocznie, studnie, studnie rozprężne, zbiorniki, szamba, przydomowe oczyszczalnie ścieków

---

Pasywne filtry kominkowe — pełna charakterystyka

Pasywne filtry kominkowe to rozwiązanie zaprojektowane z myślą o miejscach, gdzie emisja odorów stanowi uciążliwy problem, a doprowadzenie energii elektrycznej jest niemożliwe lub nieuzasadnione ekonomicznie. Jako Technicalia dostarczamy systemy, które skutecznie oczyszczają powietrze wydostające się z pompowni ścieków, studni kanalizacyjnych, szamb czy przydomowych oczyszczalni. Jest to technologia niezawodna, ekonomiczna i w pełni odporna na warunki zewnętrzne, stanowiąca idealny wybór dla zarządców sieci, producentów armatury sanitarnej oraz wykonawców infrastruktury.

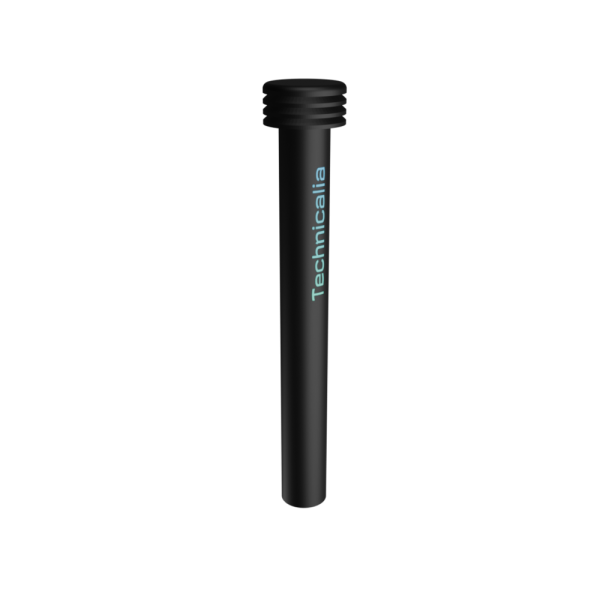

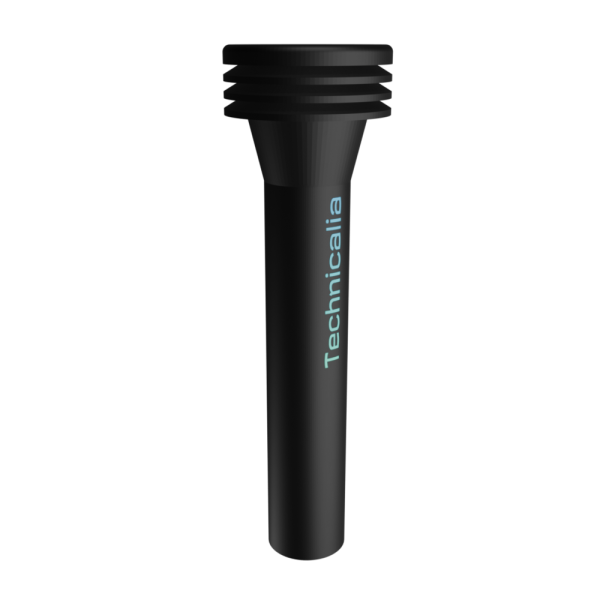

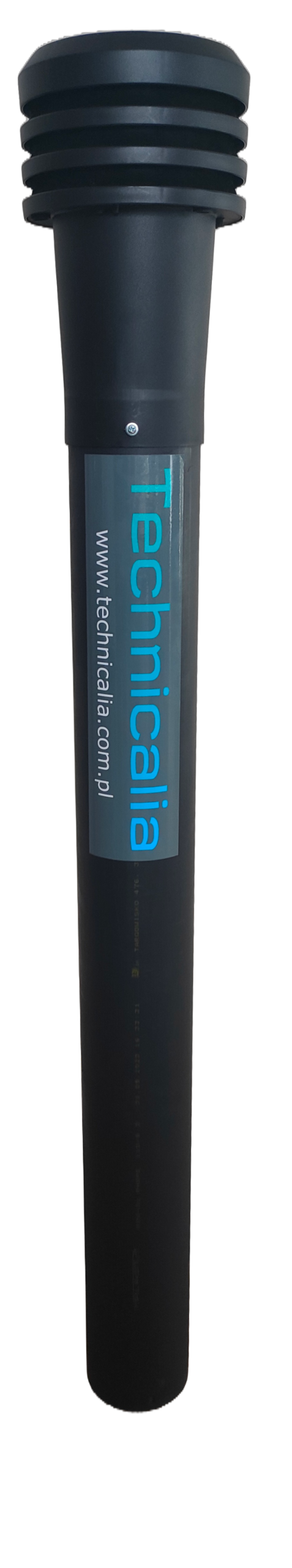

W ofercie dostępne są pasywne filtry kominkowe w dwóch rozmiarach: filtr kominkowy ø110 oraz filtr kominkowy ø160, wraz z wymiennymi wkładami węglowymi.

Zasada działania – skuteczność bez zasilania

W odróżnieniu od systemów aktywnych, filtry pasywne wykorzystują naturalne procesy fizyczne do neutralizacji gazów. Zasada działania opiera się na grawitacyjnej różnicy ciśnień. W momencie napływu ścieków do zbiornika lub zmian temperatury otoczenia, powietrze złowonne zostaje wypierane z wnętrza instalacji i skierowane bezpośrednio do wnętrza filtra.

Podczas przepływu przez złoże węgla aktywnego o wysokiej gęstości, cząsteczki odorotwórcze oraz toksyczny siarkowodór są trwale adsorbowane. Do atmosfery wydostaje się już jedynie powietrze oczyszczone. Dzięki brakowi mechanicznych elementów ruchomych oraz silników, urządzenia te pracują bezawaryjnie przez lata, nie generując żadnych kosztów operacyjnych związanych z poborem prądu.

Specyfikacja i parametry techniczne

Nasze filtry wykonujemy z myślą o trudnych warunkach pracy, jakie panują wewnątrz infrastruktury kanalizacyjnej. Wykorzystanie polietylenu wysokiej gęstości (HDPE) gwarantuje całkowitą odporność na korozję, chemikalia oraz zmienną wilgotność, co przekłada się na długą żywotność obudowy.

• Materiał: HDPE (wysoka odporność na agresywne środowisko).

• Medium filtracyjne: Wysokiej jakości węgiel aktywny zoptymalizowany pod kątem siarkowodoru.

• Wydajność: 6 m³/h dla średnicy ø110 mm oraz 12 m³/h dla średnicy ø160 mm.

• Wymiary: Standardowa wysokość 1000 mm; realizujemy również nietypowe projekty pod konkretne wymagania techniczne.

• Eksploatacja: Całkowicie pasywny proces – zerowe zużycie energii elektrycznej.

Gdzie stosować filtry pasywne?

Filtry kominkowe od Technicalia są niezastąpione tam, gdzie odory uciekają w sposób niekontrolowany przez włazy i otwory wentylacyjne. Rekomendujemy je w szczególności dla:

• pompowni ścieków oraz tłoczni o mniejszym przepływie,

• studni kanalizacyjnych i studni rozprężnych,

• zbiorników bezodpływowych oraz przydomowych oczyszczalni,

• wszelkich obiektów infrastruktury sanitarnej zlokalizowanych w pobliżu budynków mieszkalnych.

Warto pamiętać – filtry pasywne oferują najwyższą skuteczność przy umiarkowanym stężeniu zanieczyszczeń. W obiektach o bardzo dużej emisji gazów lub wszędzie tam, gdzie niemożliwe jest pełne uszczelnienie obiektu, sugerujemy rozważenie naszych filtrów aktywnych z wentylatorem.

Montaż i kluczowe warunki skuteczności

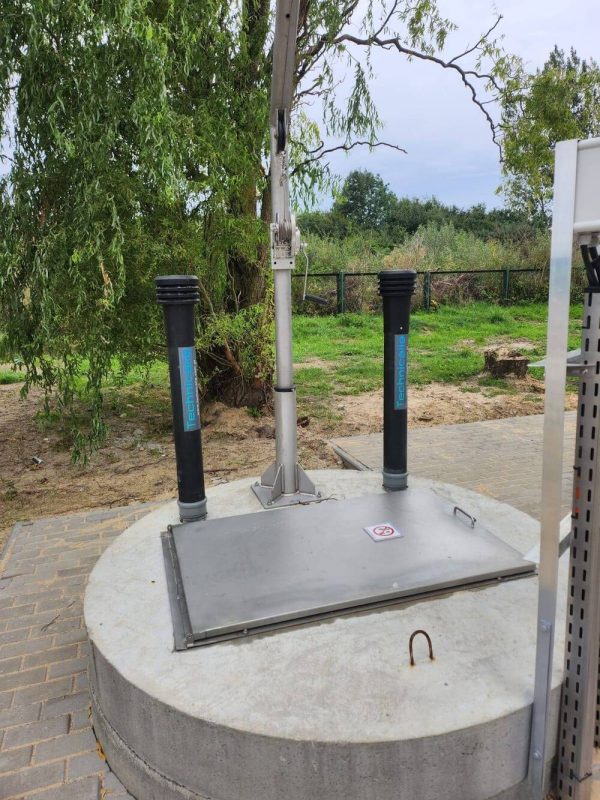

Instalacja urządzenia jest maksymalnie uproszczona. Filtr montuje się bezpośrednio w otworze pokrywy studni betonowej lub łączy z istniejącym przewodem wentylacyjnym za pomocą szczelnych przejść gładkościennych.

Kluczowym elementem sukcesu jest jednak szczelność całego obiektu. Aby filtr działał poprawnie, całe powietrze wydostające się ze zbiornika musi przechodzić przez złoże węglowe. Jeśli włazy wykazują nieszczelności, warto je wyposażyć w dodatkowe filtry podwłazowe. W przypadku gdy uszczelnienie zbiornika jest niemożliwe, jedynym skutecznym rozwiązaniem jest przejście na system wymuszony (z wentylatorem), który wytworzy podciśnienie i przejmie całkowity strumień zanieczyszczonego powietrza.

Dlaczego warto wybrać Technicalia?

Jesteśmy inżynierami, dla których ochrona środowiska to nie tylko profesja, ale pasja. W Technicalia nie dostarczamy masowych produktów – każdą instalację traktujemy indywidualnie. Jeśli potrzebujesz wymiarów niestandardowych, specjalistycznego złoża lub doradztwa w kwestii uszczelnienia obiektu, nasi eksperci przygotują dla Ciebie projekt dopasowany do realnych potrzeb.

Nasze filtry to gwarancja spokoju – prosta konstrukcja, brak serwisu elektrycznego i wysoka trwałość materiałów pozwalają zredukować koszty eksploatacji do absolutnego minimum. Jedyne, o czym musisz pamiętać, to okresowa wymiana wkładu węglowego, który po pewnym czasie nasyca się zanieczyszczeniami.

Masz dość odorów wydobywających się ze studni lub pompowni? Skontaktuj się z nami, a nasi specjaliści zaproponują najskuteczniejszy model filtra dla Twojej instalacji.
